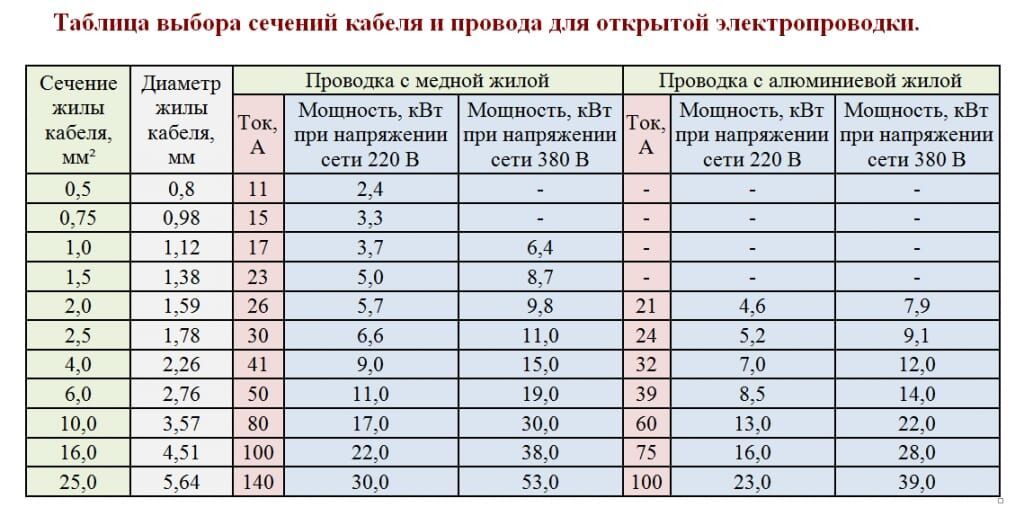

Таблица подбора сечения кабеля и провода для открытой электропроводки

Описание

Таблица подбора сечения кабеля и провода для открытой электропроводки. Содержимое: - Сопоставление сечения жилы (мм²) и диаметра жилы (мм) с допустимым током (А) и мощностью нагрузки (кВт) при напряжениях 220 В и 380 В. - Отдельные колонки для проводки с медной жилой и с алюминиевой жилой. Диапазоны: - Сечения от 0,5 до 25 мм². - Диаметры жил от 0,8 до 5,65 мм. - Для меди: токи от 11 до 140 А с указанием мощностей для 220/380 В (например, 1,5 мм² — 19 А, 4,1 кВт/7,1 кВт; 6 мм² — 34 А, 7,5/13 кВт; 10 мм² — 50 А, 11/19 кВт; 25 мм² — 140 А, 30/53 кВт). - Для алюминия: токи от 21 до 100 А с мощностями для 220/380 В (например, 2 мм² — 21 А, 4,6/7,9 кВт; 4 мм² — 24 А, 5,2/9,1 кВт; 6 мм² — 32 А, 7,0/12,0 кВт; 10 мм² — 39 А, 8,5/14,0 кВт; 25 мм² — 100 А, 23,0/39,0 кВт). Назначение: - Быстрый выбор сечения кабеля по току и требуемой мощности для сетей 220/380 В. - Удобна для электромонтажников и проектировщиков при расчётах открытой проводки. Формат: - Наглядная таблица с четкой структурой: левый блок — геометрия жилы, центральный — медная жила, правый — алюминиевая жила. Цветовое разделение колонок для удобства чтения.
